关键参数说明

制备量

上样体积为所选的仪器柱体积负荷的5%~15%，

或每100ml柱体积可有0.5g到4.0g的上样质量；

高速逆流色谱仪佳的单次上样分离效果约是每

100ml柱体积1g的上样量；

可通过循环上样获得更大制备量。

分离转速

高速逆流色谱仪的旋转离心重力场是分离性能的

决定性因素，与固定相保留率和分离效率直接相

关，也就是仪器转速越高，实验效果越好；

很多实验在低转速下是看不到好的分离效果的;

提高转速可大幅缩短单次分离时间。

控温方式

空调控温与其他手段（如循环水浴控温）的原理

类似，都是通过空气来传导；

但是，空调控温的优势在于，和逆流主机集成一

体化设计，无需额外配置，可通过程序数字化精

确控制温度范围。

江阴逆流高速逆流色谱系统规格参考一览
序号 型号 柱体积（ml) 参考制备量 配套仪器
1 FastChrome-30 30 <1g 1）高压输液泵;
2）紫外检测器190~400nm （可选190~700nm);
3）台式电脑;
4）空压机气泵;
5）自动上样与收集器(选配件);
6）馏分收集器(选配件);
2 OptiChrome-300 PLUS 300 1mg-6g
3 OptiChrome-500 PLUS 500 1g-10g
4 OptiChrome-1000 1000 1g-20g
5 SuperChrome-5L 5000 20g-100g 支持手动/自动操作模式的控制单元系统（含1台泵、1台190~400紫外检测器、自动上样系统，自动收集系统、控制软件、管路系统、清洗系统）；
对于工业化生产，可定制100L以上的规格，以满足更高的分离能力需求；
6 SuperChrome-30L 30000 120g-600g
7 MegaChrome-100L 100000 400g-2Kg
8 MegaChrome-100+L 100000+ 取决于实际柱体积
大制备型高速逆流色谱仪
  • 5L制备型高速逆流色谱
  • 30L制备型高速逆流色谱
  • 100L制备型高速逆流色谱
  • 100+L定制高速逆流色谱系统
单次制备量：公斤级
分离转速：400~800rpm/min
流速范围：1~3000ml/min
分离流速：1~100ml/min
压力极限：5Mpa
支持循环分离、简单串联即可升级柱体积
支持自动、手动试验模式，适用于批量生产环境，操作更方便
可定制更大容量柱体积
SuperChrome™ 大制备型高速逆流色谱系统
系统特点
  • 大制备型高速逆流系统采用江阴逆流科技有限公司自主研发的SuperChrome系列高速逆流主机，具备的旋转密封解绕技术，弹簧减震技术，及环保高效的压缩机空调直冷温控系统
  • 集成化设计，高速逆流色谱主机独立设置，泵单元、检测器单元和收集单元等集成在一套架子上，美观大方，便于移动，减少了管路连接的死体积，有效提高柱效；
  • 大制备型高速逆流色谱系统的柱体总容量可在5L/30L/100L中选择或更大容量定制，单次制备量可高达公斤级，在相同柱体容量下，分离转速可达1000转/分钟
  • 该系统具有良好的模块化设计，通过简单的串联即可升级柱体积
  • 机械部分与电气部分分离设计，抗干扰能力强，性能稳定
  • 多通道馏分收集系统，使系统在馏分收集时具有更多的选择性，收集口和废液口分开设置
  • 支持循环分离
  • 支持自动、手动实验模式，适用于批量化生产环境，操作更方便
  • 可定制更大溶剂的柱体积机型及根据用于需求定制生产性流水线等自动化解决方案
适用范围：
  • 与同级别制备型高效液相层析相比，高速逆流色谱的优势包括：
    • 高回收率
    • 高制备量
    • 高纯度
    • 高活性保留
    • 低试剂消耗
    • 低分离成本
    • 大制备型高速逆流色谱系统可用于大制备量生产级别的分离纯化，可一次得到99.8%高纯度的目标化合物
    • 具体价格根据选配的规格和配置的配套系统等的性能指标浮动
系统构成：

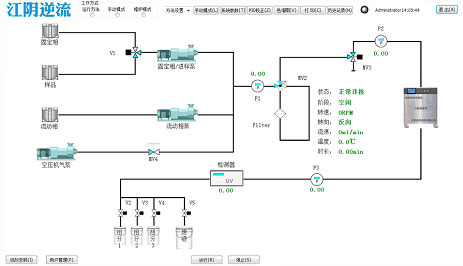

下图为大制备高速逆流色谱分离系统构成示意图：

如上图所示，完整的高速逆流色谱分离系统一般来说包含如下几个部分：
  • 大制备高速逆流色谱仪主机
  • 高压制备泵部件
  • 检测器部件
  • 馏分收集部件
  • 动态混合器
  • 电气控制部件
  • 一体式控制柜
序号 设备名称 说明
1 SuperChrome-5L
SuperChrome-30L
SuperChrome-100L
SuperChrome-100+L
(含溶剂选择软件) 		1）大制备型高速逆流色谱主机
2）可选配增加循环分离功能
2 高压制备泵 1）用于向高速逆流色谱主机泵入固定相和流动相大制备型高速逆流色谱主机
2）机型不同配套泵体的流量不同
3 紫外检测器 1）用于有紫外吸收的有机物质和部分无机物质的检测
2）常规配置为190~400nm范围的非定波长紫外检测器；
也可根据需求选配 190-700nm范围的全波长紫外检测器
4 一体式计算机 用于运行和色谱工作站配套的软件，显示波形图谱
5 空压机气泵 用于实验结束后的仪器清洗
6 馏分收集单元 可用于组分的收集
7 电气控制单元 可用于系统及流路的控制
大制备型高速逆流色谱仪
  • 利用平衡稳定技术设计的高速逆流色谱仪，高速旋转时保持佳平衡，机械性能稳定，噪音低；
  • 旋转密封解绕方式，防渗漏设计；
  • 支持循环分离，简单串联即可升级柱体积；
  • 支持自动、手动试验模式，适用于批量生产环境，操作更方便；
  • 超高耐压：5MPa耐压，支持与高流速泵联用，可大幅缩短生产时间，如对于5L机型，采用3L泵，不到2分钟即可完成固定相灌柱步骤；
  • 克级制备量；单位柱体积洗脱时间30min,分离速度快，制备效率高;
  • 与FastChrome™分析型或者 OptiChrome 半制备机型具有线性放大关系;
  • 可将在分析或半制备型仪器上摸索的分离体系和分离条件直接放大;
项目 指标
主机容量5L/30L/100L/100+L
分离转速400--800rpm（转速越快，单位时间内产量越大）
大流速1--3000ml/min
大分离流速1--100ml/min
大清洗流速1--3000ml/min
耐压极限5Mpa
制备量公斤级
解绕方式旋转密封解绕
离心重力场＞110g
温度控制15--40℃，精度±0.5℃
控温方式一体式智能程控空调控温
机箱规格1）一体式控制、收集单元：86cm*110cm*162cm
2）高速逆流主机：88cm*98cm*90cm（5L机型)
半制备型高速逆流色谱仪
  • 300ml半制备型高速逆流色谱
  • 500ml半制备型高速逆流色谱
  • 1L半制备型高速逆流色谱
单次制备量：< 20g
分离转速：400~1200rpm/min
流速范围：0.1~200ml/min
分离流速：0.1~50ml/min
压力极限：5Mpa
模块化设计，通过简单的机芯替换即可实现不同柱体积的转换；
可选配同步/异步一体功能,有效提高保留率。
OptiChrome™ 半制备型高速逆流色谱系统
系统特点：
  • 半制备型高速逆流系统采用江阴逆流科技有限公司自主研发的OptiChrome系列高速逆流主机，采用旋转密封解绕技术，弹簧减震技术，及环保高效的压缩机空调直冷温控系统。
  • 半制备型高速逆流色谱系统的柱体总容量可在300ml/500ml/1L中选择，单次制备量为克级~数十克，在相同柱体容量下，分离转速可达1200转/分钟，具有高离心重力场（高可达110g)。试验时间快，采用增强版半制备-300ml高速逆流色谱系统，通常情况下需要500ml固定相，1500ml流动相，1小时左右可以完成一次分离实验。
  • 该系统具有良好的模块化设计，通过简单的机芯替换即可实现不同柱体积的转换。
  • 可选配同步/异步一体机，在可正常使用同步运转功能外，支持异步运转方式进行分离实验，有效提高固定相保留率。
适用范围：
  • 半制备型高速逆流色谱系统和其他品牌同型号高速逆流色谱系统相比，大幅提高分离流速、溶剂系统保留率、和单次样品制备量，支持目标化合物的循环分离，可用于实验室级别的高效率样品分离提纯试验。
  • 具体价格根据选配的规格和配置的检测器，电脑，馏分收集器等的性能指标浮动
系统构成：

如上图所示，完整的高速逆流色谱分离系统一般来说包含如下几个部分：

1) 溶剂
2) 样品
3) 高压输液泵
4) 高速逆流色谱仪
5) 紫外检测器
6) 电脑
7) 空压机气泵
8) 馏分收集器*
9) 打印机*
其中，带*为选配件。

序号设备名称说明
1 OptiChrome-300PLUS
OptiChrome-500PLUS
OptiChrome-1000PLUS
(含溶剂选择软件) 		1）半制备型高速逆流色谱主机
2）可选配同步/异步一体式机型（异步机可得到更大的固定相保留率）
3）可选配增加循环分离功能
2 高压输液泵 1）用于向高速逆流色谱主机泵入固定相和流动相
2）可在高压输液泵和流量精度更高的10ml/min流速的高效液相泵间选择
3 紫外检测器(含色谱工作站） 1）用于有紫外吸收的有机物质和部分无机物质的检测
2）常规配置为190~400nm范围的非定波长紫外检测器；
也可根据需求选配190-700nm范围的全波长紫外检测器
4 计算机 用于运行和色谱工作站配套的软件，显示波形图谱
5 空压机气泵 选配件，用于实验结束后的仪器清洗
6 馏分收集器* 选配件，可用于组分的收集
7 打印机* 选配件，可用于实验图谱的打印

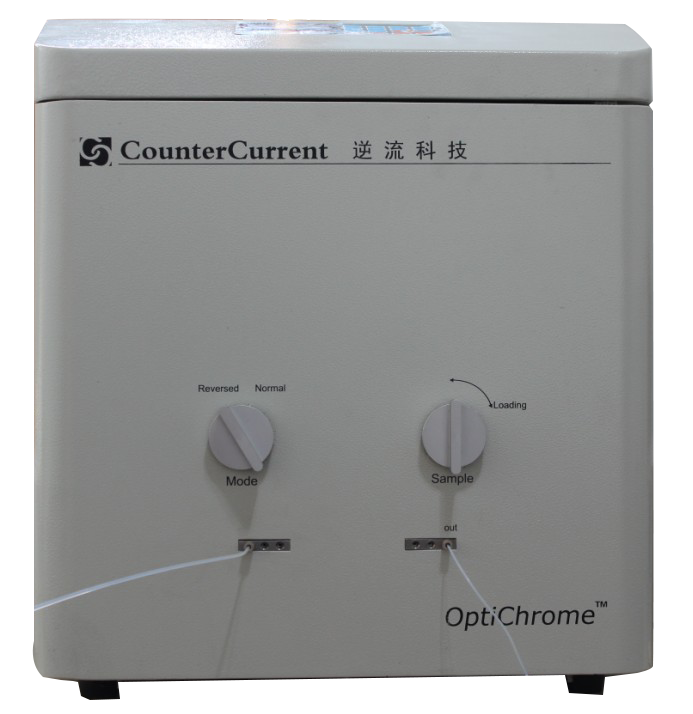

OptiChrome™ 半制备型高速逆流色谱仪
  • 利用平衡稳定技术设计的高速逆流色谱仪，高速旋转时保持佳平衡，机械性能稳定，噪音低；
  • 旋转密封解绕方式，防渗漏设计；
  • 灵活阀门切换各分离柱的正向与反向洗脱方式，可实现多维逆流色谱与双向洗脱方式；
  • 优化的仪器参数实现离心重力场大于110g，以实现高固定相保留率和高分辨率；
  • 模块化设计，通过简单的机芯替换即可实现不同柱体积的转换;
  • 与FastChrome™分析I型HSCCC具有线性放大关系，在分析型仪器上摸索的分离体系和分离条件能够直接放大；
项目 300ml 500ml 1000ml
主机容量 300ml 500ml 1000ml
进样体积 20ml 30ml 50ml
分离转速 400--1200rpm 400--1200rpm 400--1200rpm
最大流速 0.1--50ml/min 0.1--100ml/min 0.1--200ml/min
分离流速 0.1--30ml/min 0.1--30ml/min 0.1--50ml/min
清洗流速 0.1--50ml/min 0.1--100ml/min 0.1--200ml/min
耐压极限 5Mpa 5Mpa 5Mpa
解绕方式 旋转密封解绕 旋转密封解绕 旋转密封解绕
离心重力场 ＞110g ＞110g ＞110g
温度控制 15--40℃，精度±0.5℃ 15--40℃，精度±0.5℃ 15--40℃，精度±0.5℃
控温方式 一体式智能程控空调控温 一体式智能程控空调控温 一体式智能程控空调控温
分析型高速逆流色谱
  • 30ml分析型高速逆流色谱
单次制备量：＜1g
分离转速：400~1400rpm/min
流速范围：0.1~20ml/min
分离流速：0.1~10ml/min
压力极限：5Mpa
模块化设计，只需简单的机芯替换即可实现柱体积升级；
适用于与1L以下机型联用，方便快速摸索实验条件，以节省试验时间、样品及溶剂。
FastChrome™分析型高速逆流色谱系统
系统特点
  • 分析型-30ml高速逆流系统采用江阴逆流科技有限公司自主研发的FastChrome-30高速逆流主机，采用旋转密封解绕技术，弹簧减震技术，及环保高效的压缩机空调直冷温控系统。
  • 分析型-30ml高速逆流系统的柱体总容量为30ml，样品进样量在微克级~毫克级间，使用该系统实验所需的溶剂较少，通常情况下只需要40ml固定相，60ml流动相。试验时间较短，通常情况下只需要2小时即可完成一次完整分离实验(包括准备试剂、配置溶剂、整个实验过程以及清洗机器)。
  • 该系统具有良好的模块化设计，只需简单的机芯替换即可实现柱体积升级到300ml/500ml/1L。
适用范围：
  • 分析型-30ml高速逆流色谱系统具有单次分离实验时间短，溶剂消耗小，所需样品量小等特点，可用于快速摸索实验条件。 使用分析型-30ml高速逆流色谱系统摸索得到的溶剂条件可直接线性放大用于半制备和制备型的高速逆流色谱系统。
  • 具体价格根据选配的规格和配置的检测器，电脑，馏分收集器等的性能指标浮动。
系统构成：

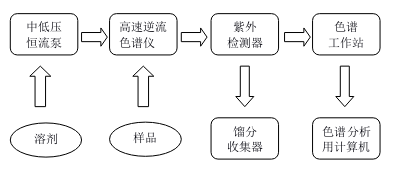

下图为分析型高速逆流色谱分离系统构成示意图：

如上图所示，完整的高速逆流色谱分离系统一般来说包含如下几个部分：
  • 溶剂
  • 样品
  • 高压输液泵
  • 高速逆流色谱仪
  • 紫外检测器
  • 电脑
  • 空压机气泵
  • 馏分收集器*
  • 打印机*
其中，带*为选配件。

序号 设备名称 说明
1 FastChrome-30(含溶剂选择软件） 1）分析型高速逆流色谱主机
2）可选配同步/异步一体式机型（异步机可得到更大的固定相保留率）
3）可选配增加循环分离功能
2 高压输液泵 1）用于向高速逆流色谱主机泵入固定相和流动相
2）可在高压输液泵和流量精度更高的10ml/min流速的高效液相泵间选择
3 紫外检测器(含色谱工作站） 1）用于有紫外吸收的有机物质和部分无机物质的检测
2）常规配置为190~400nm范围的非定波长紫外检测器；
也可根据需求选配 190-700nm范围的全波长紫外检测器
4 计算机 用于运行和色谱工作站配套的软件，显示波形图谱
5 空压机气泵 选配件，用于实验结束后的仪器清洗
6 馏分收集单元* 选配件，可用于组分的收集
7 打印机* 选配件，可用于系统及流路的控制
FastChrome™分析型高速逆流色谱仪
  • 利用平衡和减震技术设计的分析型高速逆流色谱仪，高速旋转时保持佳平衡，机械性能稳定，噪音低；
  • 分析型分离柱，单柱体积30ml，分离快速，用于实验室快速分析和分离实验条件摸索；
  • 模块化设计，可与300ml~1L 的半制备机型联用；
  • 可以为客户定制特定管径、柱体积、和β值的分析型分离柱（0.4≦β≦1.2），以适应不同的分离需求；分离柱易于更换；
  • 快速微量高重复性分析，为中药指纹图谱研究提供全新的解决方案;
内容 参数
主机容量30ml
大进样体积2ml
分离转速400--1400rpm
流速0.1--30ml/min
分离流速0.1--10ml/min
清洗流速0.1--30ml/min
耐压极限5Mpa
制备量＜1g
解绕方式旋转密封解绕
离心重力场＞110g
温度控制15--40℃，精度±0.5℃
控温方式一体式智能程控空调控温
机箱规格538cm*515cm*500cm
高压输液泵
  • JCTP-0010
  • JCTP-0050
  • JCTP-0100
  • JCTP-0200
  • JCTP-0500
  • JCTP-1000
JCTP系列高压输液泵作为一种高精度、低脉动的高压输液泵，其可以达到大流量，稳定的溶剂输送。 液体输送的流量范围可从0.001mL/min至3000mL/min。
JCTP系列高压输液泵
  • 双柱塞串联模式，浮动柱塞设计；
  • 先进的泵驱动系统，使得泵的性能更好，精度更高，稳定性更好；
  • 采用电子脉动补偿技术，多点流量校正，保证全流量范围内流量精度，流速更准确， 性能更稳定操作可靠；
  • 断电保护；
  • LAN连接，数据传输稳定；
  • 仪器能够及时报警并按照设定的程序，自动停止泵的运行；

内容 参数 参数 参数 参数 参数 参数
规格型号 JCTP-0010 JCTP-0050 JCTP-0100 JCTP-0200 JCTP-0500 JCTP-1000
输液模式 双柱塞串联 双柱塞串联 双柱塞串联 双柱塞串联 双柱塞串联 双柱塞串联
设定步长 0.001ml/min 0.001ml/min 0.01ml/min 0.01ml/min 0.01ml/min 0.01ml/min
流速范围 0～9.999
ml/min		 0～49.999
ml/min		 0～99.999
ml/min		 0～199.999
ml/min		 0～499.999
ml/min		 0～999.999
ml/min
工作压力 42Mp 30Mp 25Mp 20Mp 15Mp 15Mp
流速精度 ±0.15% ±0.15% ±0.5% ±0.5% ±0.5% ±0.5%
重现性RSD
（稳定性）		 0.1% 0.1% 0.2% 0.2% 0.3% 0.3%
控制模式 RS232 或LAN RS232 或LAN RS232 或LAN RS232 或LAN RS232 或LAN RS232 或LAN
外形尺寸 368*260*140 368*260*140 368*260*140 368*260*140 488*380*215 488*380*215
显示 5.0寸触摸屏 5.0寸触摸屏 5.0寸触摸屏 5.0寸触摸屏 5.6寸触摸屏 5.6寸触摸屏
功率 75W 150W 150W 150W 750W 1000W
重量 6.9Kg 6.9Kg 8.5Kg 8.5Kg 27.2Kg 27.2Kg
紫外检测器
  • JCTD-0010
  • JCTD-0100
  • JCTD-0200
  • JCTD-0500
  • JCTD-1000
  • JCTD-3000
JCTD系列紫外/可见波长检测器是完整的高效液相纯化系统的重要组成部分。 JCTD系列检测器的设计以当今先进的技术为先导，通过数字化的数据处理和控制，其基线噪声和漂移降低到一个新的极限。由于采用了数字量输出功能，该检测器可以与计算机直接通过串行口相连而不需要任何数据采集单元。 该检测器系统对于不同的流量采取不同流通池单元设计，完全达到了不用分流而直接检测的要求，其为该设备非常突出的闪亮点。

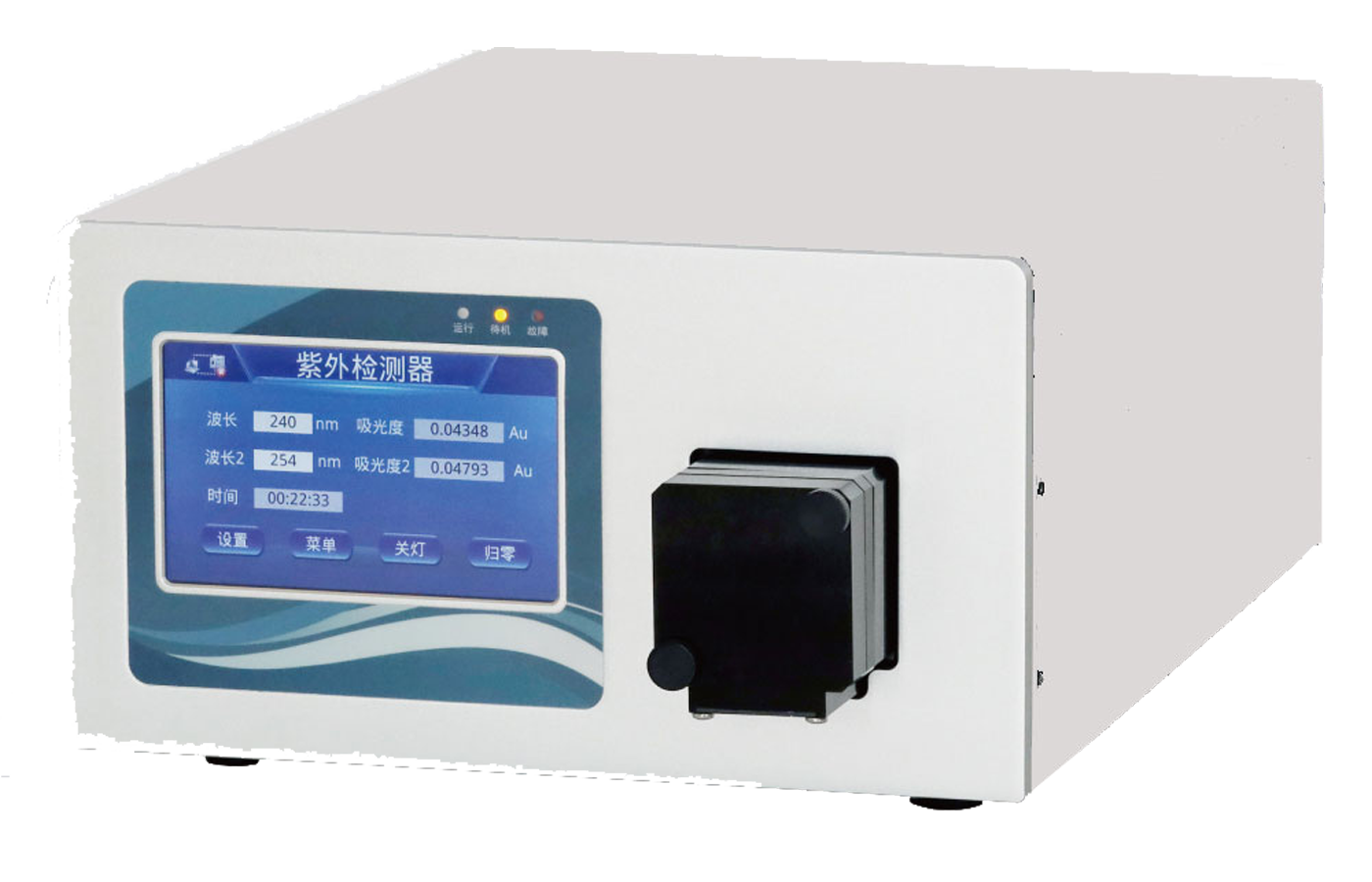

JCTD系列紫外/可见波长检测器
  • 先进的光学单元设计
  • 新一代氘灯采用全新技术，高能量输出，信号稳定
  • 全新的流通池，根据不同流量选择可直接检测的不同大小流通池
  • 全新设计的集成一体化电压，使供电更稳定，适合防爆场合使用

内容 参数 参数 参数 参数 参数 参数
规格型号 JCTD-0010 JCTD-0100 JCTD-0200 JCTD-0500 JCTD-1000 JCTD-3000
流通池型号 分析流通池，
1/16“接口，
SST或PEEK材质，
10mm光程		 制备流通池，
1/16或1/8“接口，
SST或PEEK材质，
可变光程		 制备流通池，
1/16或1/8“接口，
SST或PEEK材质，
可变光程		 制备流通池，
1/8“接口，
SST或PEEK材质,
可变光程		 制备流通池，
1/8“接口，
SST或PEEK材质,
可变光程		 制备流通池，
直径6mm“接口，
SST或PEEK材质，
可变光程
波长范围&光源 190-400nm氘灯
400-700nm钨灯		 190-400nm氘灯
400-700nm钨灯		 190-400nm氘灯
400-700nm钨灯		 190-400nm氘灯
400-700nm钨灯		 190-400nm氘灯
400-700nm钨灯		 190-400nm氘灯
400-700nm钨灯
带宽 8nm 8nm 8nm 8nm 8nm 8nm
波长精度 ±0.75nm ±1nm ±1nm ±1nm ±1nm ±1nm
波长重复性 0.2nm 0.3nm 0.3nm 0.3nm 0.3nm 0.3nm
基线噪声
（静态）		 1*10-5 AU 0.75*10-5 AU 0.75*10-5 AU 1*10-5 AU 1*10-5 AU 1*10-5 AU
基线漂移
（静态）		 1*10-4 AU/h 1*10-4 AU/h 1*10-4 AU/h 1*10-4 AU/h 1*10-4 AU/h 1*10-4 AU/h
检测范围 （0~5）AU （0~5）AU （0~5）AU （0~5）AU （0~5）AU （0~5）AU
检测浓度 ≤4*10-9g/ml
(萘甲醇溶液)		 ≤4*10-8g/ml
(萘甲醇溶液)		 ≤4*10-8g/ml
(萘甲醇溶液)		 ≤4*10-7g/ml
(萘甲醇溶液)		 ≤4*10-7g/ml
(萘甲醇溶液)		 ≤4*10-5g/ml
(萘甲醇溶液)
控制模式 RS232 或LAN RS232 或LAN RS232 或LAN RS232 或LAN RS232 或LAN RS232 或LAN
外形尺寸 368*260*140 368*260*140 368*260*140 368*260*140 368*260*140 368*260*140
显示 5.0寸触摸屏 5.0寸触摸屏 5.0寸触摸屏 5.0寸触摸屏 5.0寸触摸屏 5.0寸触摸屏
功率 75W 150W 150W 150W 750W 1000W
重量 6.9Kg 6.9Kg 6.9Kg 6.9Kg 6.9Kg 6.9Kg
